- Zilog Z80 SIO
- SIO (Serial Input/Output Controller)
- Z80ファミリー
- DIP40P
Z80 SIOは Z80ファミリーの シリアルインターフェースです。
Z80 SIOの特徴は
- 全二重同期／非同期シリアル通信をサポート
- 同期通信は IBM Bisync、SDLC、HDLCをサポート
- 通信チャンネル数は2チャンネル
- データ長は５〜８ビットまで任意に設定可能
- 通信速度は2.5MHｚ版で 550Kbps、4MHz版で 880Kbps。
- 各ｃｈ毎に各種モデム制御線をもつ
- Z80 CPUのベクタ割り込み機能をサポート
- +5V単一電源
があげられます。
Z80 SIOはモデムの制御線が 40pinのパッケージに入りきらないため、ch Bの制御線を
ボンティング時に区分けしました。これをボンティング・オプションといい、Ｚ8000 CPUでも行なわれました。
Z80 SIOはこのボンティングオプションで次の３種類に分けられます。
- SIO/0 (Z8440) RxCBとTxCBをいっしょにして RxTxCB。
- SIO/1 (Z8441) DTRBを出力しない
- SIO/2 (Z8442) SYNCBを出力しない
これらの中では SIO/0 と SIO/2が良く使われました。
Zilog社は後日、パッケージを44pinにしてすべての信号を出した Z80 SIO/4(Z8444)を発表しましたが、
Z8530やuPD7201等の通信LSIが一般的になっていたためか、ほとんど使用されなかったようです。

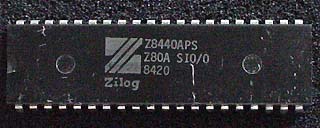

右はZ80A SIO/0 良く見るプラスティックパッケージ品。

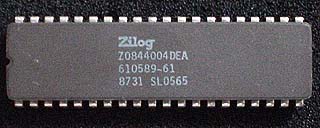

次はZ80A SIO/0の工業用温度品。

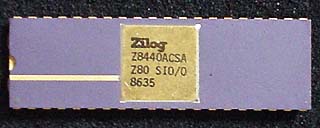

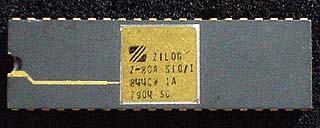

これは珍しいZ80A SIO/1のセラミックパッケージ品。
Z80A SIO/2を二つほど。

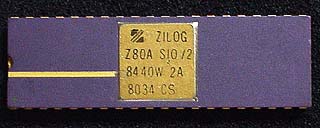

始めがセラミックパッケージ品(1980年34週品）で、

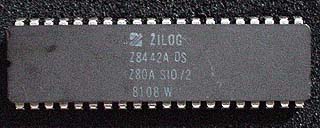

次がサーディップパッケージ品（1981年8週品）。
Ｚ80 CTCのところでも書きましたが、この2つの間で
パッケージの表記が通称（SIO/2)と型番の順序が
入れ替わっています。
セカンドソース品を幾つか。

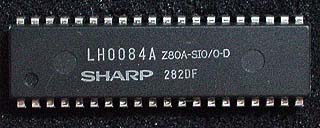

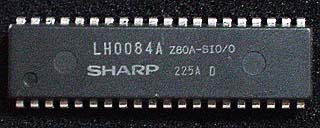

この2つはいずれもSHARP社製の Z80A SIO/0。
2つめのSIO/0には謎の表記 ”Z80A SIO/0-D”があります。
CPUでもこの ”-D”が有りますが、何を意味するのかが
わかりませんでした。

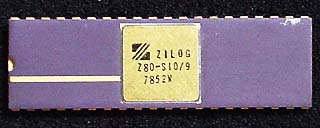

最後は超珍品。Z80 SIO/9（Z8449)。
ボンティングオプションで ch Bをすべて使用禁止にし、
1chのシリアルコントローラにした製品です。
Zilog社の広告を見てもほとんど登場せず、
1982年頃の広告を最後にお蔵入りしたようです。

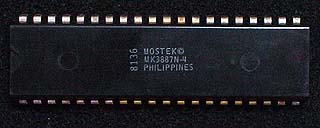

左は MOSTEK社製 Z80A SIO/2相当品。
MOSTEK社のSIO/0相当品が MK3884。SIO/1相当品が MK3885。
で、一番飛んで SIO/2相当品が MK3887となります。
ちなみに MK3886はMOSTEK社オリジナルの石でZ80 COMBOと呼んだ複合I/Oでした。
MK3886は内部に 256KbyteのRAM、1ｃｈのシリアルI/Fと 2ｃｈのタイマーを持ち。
最小限の部品でZ80システムを構築することができました。
